Qu’est-ce qu’un isolateur de court-circuit dans une boucle incendie ?
Dans un système de détection incendie, la fiabilité de la communication entre les équipements est essentielle pour assurer une détection rapide et efficace. Cependant, un court-circuit dans une boucle de détection peut perturber le fonctionnement de plusieurs dispositifs et compromettre la transmission des informations vers la centrale incendie.
Pour limiter ce risque, on utilise un équipement spécifique : l’isolateur de court-circuit. Son rôle est de détecter un court-circuit et d’isoler la partie concernée de la boucle afin de préserver le fonctionnement des autres équipements, selon l’architecture du système.
Qu’est-ce qu’un isolateur de court-circuit ?
Un isolateur de court-circuit est un dispositif électrique intégré à une boucle de détection incendie adressable. Il surveille l’état électrique de la ligne et intervient lorsqu’un court-circuit est détecté.
Contrairement à un détecteur de fumée ou à un détecteur de chaleur, il ne détecte pas directement un départ de feu. Il protège plutôt le réseau de communication contre les conséquences d’un défaut électrique.
En cas de court-circuit, l’isolateur sépare automatiquement la section défectueuse du reste de la boucle, lorsque le système est conçu pour permettre cette isolation. Cela contribue à maintenir la communication avec les équipements situés sur les parties non affectées.
Comment fonctionne un isolateur de court-circuit ?
1. Fonctionnement normal

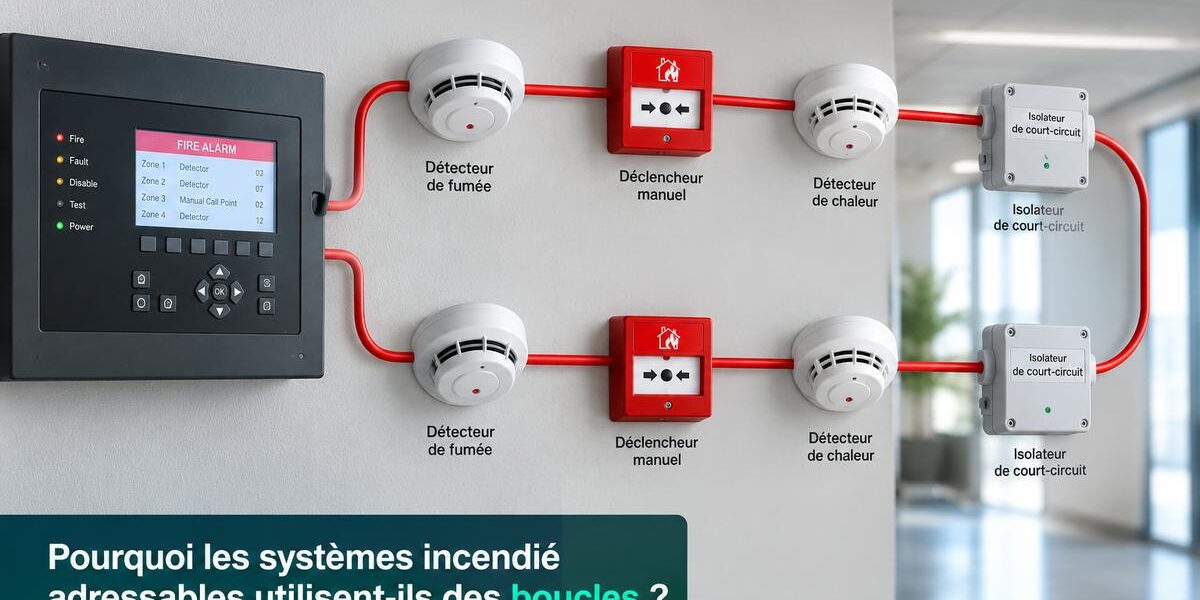

Les détecteurs automatiques, les déclencheurs manuels et les autres équipements de sécurité incendie sont reliés à la centrale par une boucle de communication. Cette boucle permet d’assurer un échange continu d’informations entre les différents dispositifs et la centrale. Les détecteurs signalent la présence de fumée ou une hausse anormale de température. Les déclencheurs manuels permettent aux occupants de signaler un départ de feu. Les autres équipements participent à la gestion de l’alarme et à la sécurité des locaux. La centrale reçoit les informations transmises et identifie précisément le dispositif à l’origine de l’alerte.
2. Apparition d’un court-circuit
Un défaut électrique peut survenir au niveau des câbles de la boucle incendie. Ce défaut peut être causé par un court-circuit ou un problème de câblage. Il risque de perturber la communication entre la centrale et les équipements. Sans protection adaptée, plusieurs détecteurs peuvent être affectés. La centrale peut alors perdre le contact avec certains dispositifs. Cela peut retarder la détection d’un départ de feu. C’est pourquoi l’utilisation d’isolateurs de court-circuit permet de limiter les conséquences du défaut et d’améliorer la fiabilité du système incendie.
3. Isolation de la section défectueuse
L’isolateur intervient pour isoler la partie affectée par le défaut électrique. Il permet de limiter la propagation du court-circuit dans la boucle incendie. Les équipements situés en dehors de la zone affectée peuvent continuer à fonctionner. La centrale conserve ainsi la communication avec une partie des dispositifs. Cela permet de maintenir une partie du système opérationnelle. Toutefois, le fonctionnement dépend de la configuration de la boucle et de l’emplacement du défaut.
Pourquoi installer un isolateur de court-circuit dans une boucle incendie ?
L’installation d’isolateurs présente plusieurs avantages pour la sécurité et la continuité du système.
Limiter les perturbations : un court-circuit est isolé sur une partie de la boucle plutôt que de compromettre l’ensemble du réseau.
Maintenir la détection incendie : les équipements situés sur les sections non affectées peuvent rester opérationnels.
Faciliter la maintenance : l’identification de la zone concernée aide les techniciens à localiser et à corriger le défaut.
Améliorer la fiabilité : les isolateurs contribuent à renforcer la disponibilité du système de détection incendie.
Protéger les installations sensibles : ils sont particulièrement utiles dans les bâtiments où la continuité de la détection est essentielle.
-
Incendie
ZEOS-AD-SHI
Addressable combined smoke & heat detector w/ isolator
- Supply Voltage : 17-30 V DC
- Current – Quiescent : 450 uA max
- Current – Device In Alarm : 4 mA – Alarm LED
- Sensitivity: According to N54-5 or/and EN54-7
-
Incendie
GFE-REM-IND-A
• Supply Voltage: Loop Powered – 20V to 30V DC
• Loop current – Remote Indicator : 0.12 mA (Quiescent) – 2.5 mA (LED ON)
• Loop current – IO : 0.625 mA (Quiescent) – 2.5 mA (LED ON)
• Max. Cable Size : 2.5 mm²
• Max. Humidity : 95% RH Non-Condensin
• Operating Temperature : -10ºC to 50ºC
• Dim : 86(L)x86(W)x25(H)mm • Weight : 60g Boxed
Où installer les isolateurs de court-circuit ?
Les isolateurs peuvent être installés à différents endroits de la boucle, en fonction de la conception du système et des recommandations du fabricant.
Ils peuvent notamment être intégrés dans des modules indépendants, des socles de détecteurs ou certains équipements compatibles.
Leur positionnement permet de diviser la boucle en plusieurs sections. En cas de court-circuit, seule la partie concernée est isolée, dans les limites prévues par la conception de l’installation. Le nombre d’équipements autorisés entre deux isolateurs dépend du matériel utilisé et des prescriptions applicables.
Quelle est la différence entre un isolateur et un détecteur incendie ?
Équipement | Fonction principale |
|---|---|
Détecteur de fumée | Détecte la présence de fumée. |
Détecteur de chaleur | Détecte une élévation anormale de température. |
Déclencheur manuel | Permet de signaler manuellement un incendie. |
Isolateur de court-circuit | Isole une section électrique défectueuse pour limiter les perturbations de la boucle. |
Ces équipements sont complémentaires et participent au bon fonctionnement d’un système de sécurité incendie.
Comment choisir un isolateur de court-circuit ?
Avant de sélectionner un isolateur, plusieurs critères doivent être pris en compte :
Compatibilité avec la centrale incendie : l’isolateur doit être adapté au système de détection installé.
Type de boucle : vérifier l’architecture du circuit et les exigences du fabricant.
Capacité électrique : respecter les limites de courant et les caractéristiques techniques du matériel.
Positionnement : prévoir une segmentation adaptée aux risques et à la configuration du bâtiment.
Conformité : vérifier les normes applicables, notamment la norme EN 54-17 lorsqu’elle est requise pour le projet.
Une installation correctement conçue permet de limiter les conséquences d’un défaut électrique et de faciliter les interventions de maintenance.
FAQ : les questions fréquentes
Non. Il détecte un défaut électrique sur la boucle et isole la section concernée. La détection du feu est assurée par les détecteurs incendie.
La section défectueuse peut être temporairement indisponible, tandis que les autres sections continuent de fonctionner si l’architecture du système le permet.
Sur de nombreux modèles, oui. Une fois le court-circuit supprimé, l’isolateur peut reconnecter automatiquement la section concernée, conformément à sa conception.
Le besoin dépend du type de système, de sa conception, des prescriptions applicables et des recommandations du fabricant.
Il peut être placé à différents endroits d’une boucle adressable, notamment dans un module dédié ou un socle de détecteur compatible. Le choix dépend du schéma de câblage et des spécifications du matériel.
