Pourquoi les systèmes incendie adressables utilisent-ils des boucles ?
Les systèmes de détection incendie jouent un rôle essentiel dans la protection des personnes et des bâtiments. Parmi les solutions disponibles, les systèmes adressables se distinguent par leur capacité à identifier précisément l’origine d’une alarme.
Pour assurer la communication entre la centrale incendie et les différents équipements, ces systèmes utilisent généralement une architecture en boucle. Mais pourquoi ce type de câblage est-il privilégié ? Quels sont ses avantages en matière de sécurité, de fiabilité et de maintenance ?
Qu’est-ce qu’une boucle dans un système incendie adressable ?

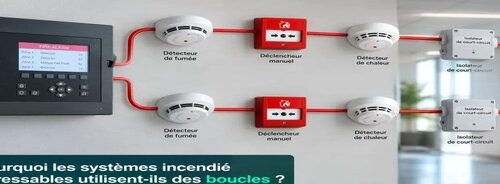

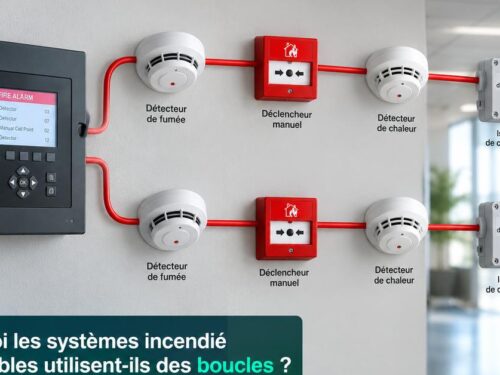

Une boucle incendie est un circuit électrique qui relie la centrale de détection incendie à plusieurs équipements, comme les détecteurs de fumée, les détecteurs de chaleur, les déclencheurs manuels et certains modules de commande.
Dans un système adressable, chaque équipement possède généralement une adresse qui permet à la centrale de l’identifier individuellement.
La boucle assure ainsi la communication entre la centrale et les équipements connectés. Selon le système utilisé, elle peut également transporter l’alimentation électrique des dispositifs.
Pourquoi les systèmes incendie adressables utilisent-ils des boucles ?
1. Identifier précisément l’origine d’une alarme
L’un des principaux avantages d’un système adressable est la localisation précise de l’événement.
Lorsqu’un détecteur signale la présence de fumée, la centrale peut afficher son adresse ou son emplacement configuré. Le personnel peut ainsi identifier rapidement la zone concernée et intervenir plus efficacement.
2. Réduire les besoins en câblage
Une boucle permet de connecter plusieurs équipements sur un même circuit, au lieu de prévoir une liaison individuelle entre chaque détecteur et la centrale.
Cette organisation peut réduire la quantité de câbles nécessaires, simplifier le cheminement des installations et faciliter la mise en place du système, selon la configuration du bâtiment.
3. Améliorer la continuité de fonctionnement
Dans de nombreux systèmes adressables, la boucle est conçue pour offrir une certaine tolérance aux défauts.
Par exemple, une boucle de classe A peut disposer d’un chemin de retour vers la centrale. Si un câble est coupé à un endroit, les équipements peuvent continuer à communiquer en passant par l’autre côté de la boucle, selon la conception du système.
Les isolateurs de court-circuit peuvent également limiter les conséquences d’un défaut électrique en isolant la section concernée.
4. Faciliter la maintenance
Grâce à l’adressage individuel, les techniciens peuvent identifier plus facilement un détecteur défectueux, un défaut de communication ou un équipement nécessitant une intervention.
Cette précision facilite les opérations de contrôle et réduit le temps consacré à la recherche des anomalies.
5. Adapter le système aux grands bâtiments
Les boucles adressables sont particulièrement utiles dans les hôtels, les centres commerciaux, les bureaux, les établissements de santé et les bâtiments industriels.
Elles permettent de regrouper de nombreux équipements sur un même circuit, dans les limites prévues par le fabricant. Pour les installations importantes, plusieurs boucles peuvent être utilisées afin de répartir les équipements par étage, zone ou secteur.
Quelle est la différence entre un système conventionnel et un système adressable ?
| Critère | Système conventionnel | Système adressable |
|---|---|---|
| Identification | Par zone de détection | Par équipement adressé |
| Câblage | Généralement organisé en zones | Généralement organisé en boucles |
| Localisation de l’alarme | Zone concernée | Détecteur ou équipement identifié |
| Maintenance | Recherche parfois plus longue | Diagnostic généralement plus précis |
| Utilisation | Installations simples ou de taille limitée | Installations nécessitant une identification détaillée |
Il faut noter que certains systèmes conventionnels peuvent également utiliser des circuits en boucle. La différence essentielle réside dans le mode d’identification des équipements et la gestion des informations par la centrale.
-
Incendie
ZEOS-AD-SHI
Addressable combined smoke & heat detector w/ isolator
- Supply Voltage : 17-30 V DC
- Current – Quiescent : 450 uA max
- Current – Device In Alarm : 4 mA – Alarm LED
- Sensitivity: According to N54-5 or/and EN54-7
-
Incendie
GFE-REM-IND-A
• Supply Voltage: Loop Powered – 20V to 30V DC
• Loop current – Remote Indicator : 0.12 mA (Quiescent) – 2.5 mA (LED ON)
• Loop current – IO : 0.625 mA (Quiescent) – 2.5 mA (LED ON)
• Max. Cable Size : 2.5 mm²
• Max. Humidity : 95% RH Non-Condensin
• Operating Temperature : -10ºC to 50ºC
• Dim : 86(L)x86(W)x25(H)mm • Weight : 60g Boxed
Comment fonctionne une boucle incendie en cas de défaut ?
Le comportement dépend de l’architecture du système.
- En fonctionnement normal : les équipements communiquent avec la centrale par la boucle.
- En cas de coupure de câble : une boucle conçue avec un chemin de retour adapté peut maintenir la communication avec les équipements grâce au chemin restant.
- En cas de court-circuit : des isolateurs compatibles peuvent séparer la partie défectueuse et préserver le fonctionnement des autres sections.
- En cas de défaut important : certaines parties du système peuvent devenir indisponibles et nécessiter une intervention technique.
Une boucle ne garantit donc pas, à elle seule, le fonctionnement du système en toutes circonstances. Sa résistance aux défauts dépend du câblage, des isolateurs, des équipements utilisés et des règles d’installation applicables
FAQ : les questions fréquentes
Le nombre dépend de la centrale, du protocole de communication, de la consommation électrique et des spécifications du fabricant.
Dans une boucle conçue pour tolérer une coupure, les équipements peuvent continuer à fonctionner par le chemin de retour. Ce comportement dépend de l’architecture et de l’emplacement du défaut.
Il isole automatiquement une section affectée par un court-circuit afin de limiter les perturbations sur les autres parties de l’installation.
Oui. Plusieurs boucles peuvent être installées pour répartir les équipements et faciliter la gestion de bâtiments de grande taille.
Oui. Des vérifications périodiques sont nécessaires pour contrôler les détecteurs, les déclencheurs manuels, les liaisons, les isolateurs et la centrale conformément aux exigences applicables.
